Inkscapeでsvgを編集
Octaveで出力した図をInkscapeで編集する方法です。
具体的には、以下の手順です。
- Octaveからsvg形式で図を出力
- Inkscapeで図を開く。
- 図中にあるオブジェクトのグループを解除。個別のオブジェクトにします。
グループ解除しない場合は、編集したいオブジェクトをクリックし続けると、個別選択できます。 - 個別のオブジェクトを加工修正。
- TeXに取り込む場合は、eps(platex)またはpdf(lualatex)に別名で保存。
Bitmap形式にしたい場合は、exportして保存
順に紹介します。
Octaveで図を出力します。
ソース例です。svg形式で図を保存します。
1clear all
2close all
3clc
4pkg load control
5G=tf(1,[1 1 1]);
6step(G)

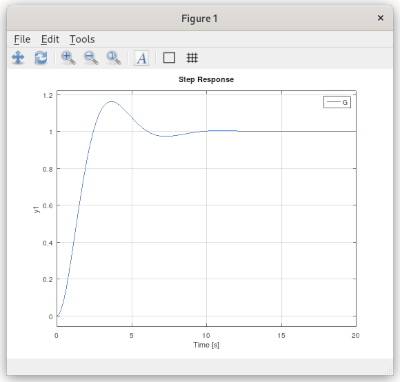

7print(1,"s1.svg","-dsvg");Octaveの出力結果です。コマンドでsvg形式の図に保存されています。

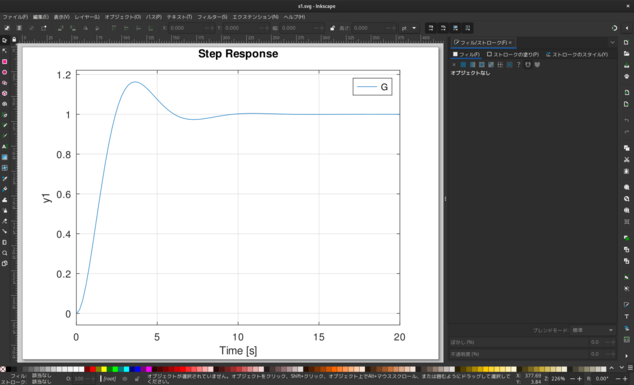

Inkscapeで図を開いたところです。数字キーの「4」を押して、全体を中央に表示しています。

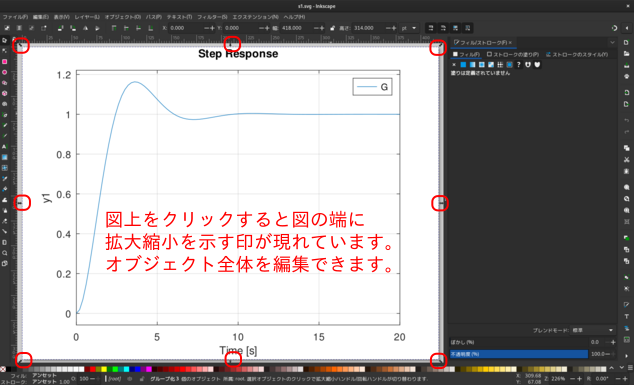

図中の任意の箇所を左クリックすると、このようにオブジェクトの範囲が示されます。

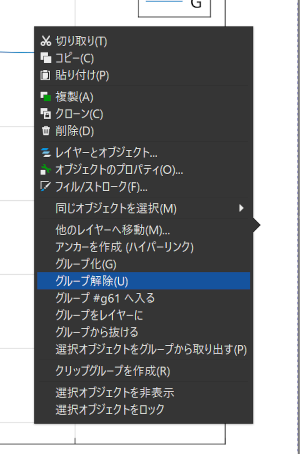

図上で右クリックを押してコンテキストメニューを表示し、「グループ解除」を選択します。
グループ解除すると、いくつかのオブジェクトとして、現れます。
再度、「グループ解除」を実行します。

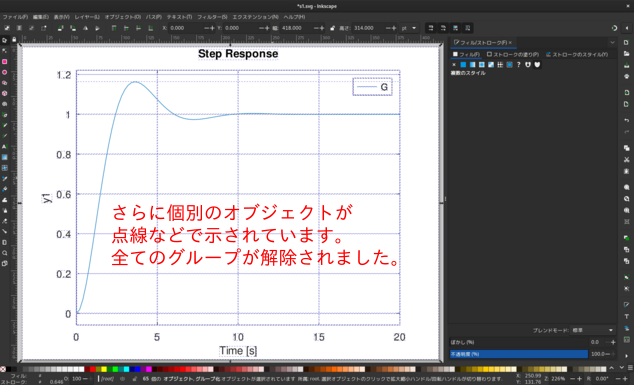

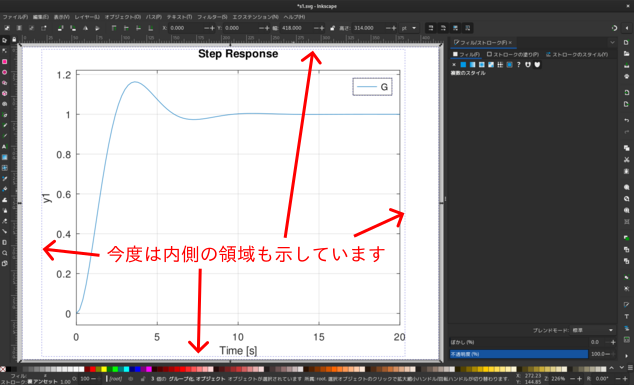

再度「グループ解除」を選択した後、このように個別のオブジェクトが示されます。
全てのグループが解除されました。

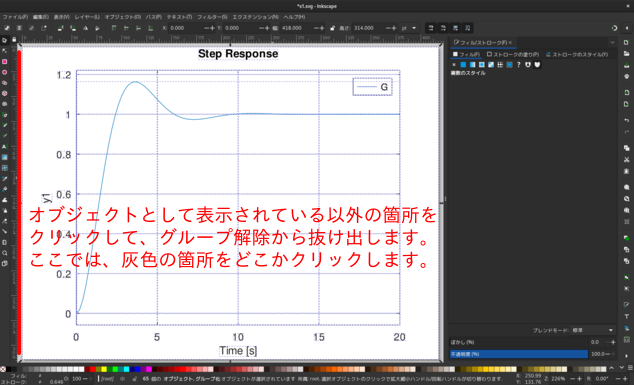

オブジェクトが示されている範囲外をクリックして、一旦抜け出します。
白い背景以外の箇所:灰色の箇所:をクリックしてグループ解除から抜け出します。

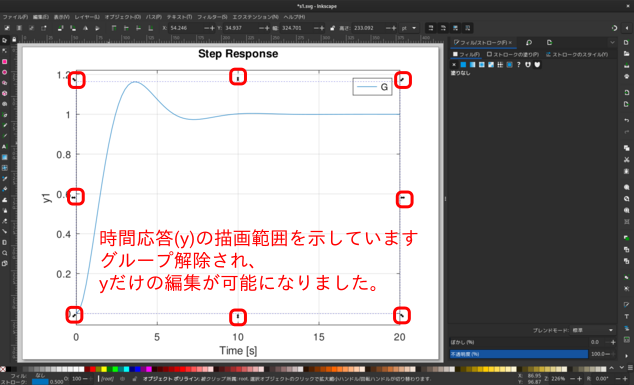

時間応答を示す曲線を左クリックすると、曲線が描かれている範囲が示されています。
グループ解除したくない場合は、この曲線(オブジェクト)を何回か続けてクリックすると、個別のオブジェクトとして選択できます。
オブジェクト個別の編集ができます。

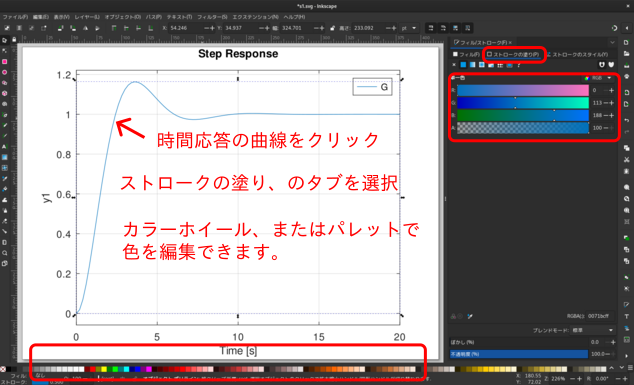

右側のメニューの「ストローク(線)の塗り」を選択すると、線色を示しています。
「ストローク(線)の塗り」タブをクリックし、 color wheelを動かすと、色を編集できます。画面下のパレットで選択しても構いません。

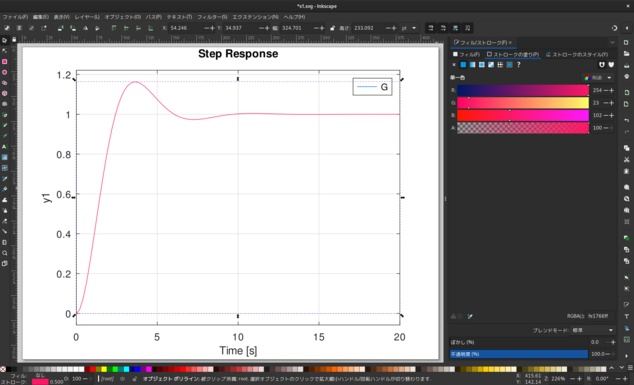

color wheelを動かして、色を編集しました。

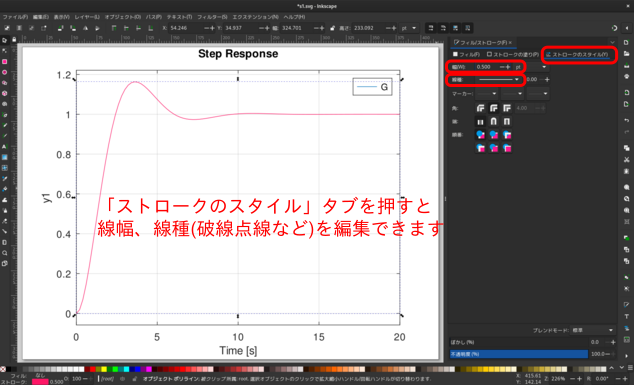

「ストロークのスタイル」を選択すると、「線の幅(太さ)」や「スタイル」を編集できます。
5ptの点線にしました。

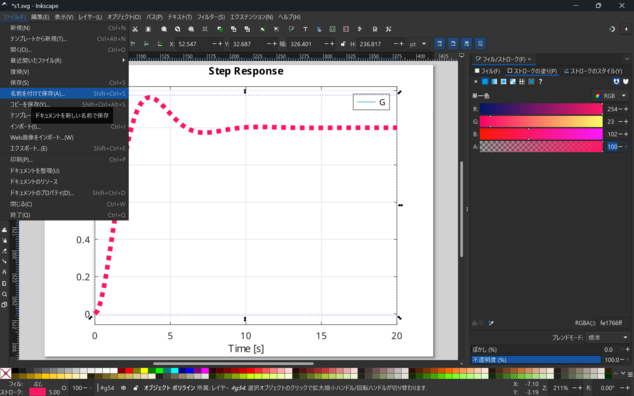

svgで保存後、「ファイル」「別名で保存」でepsまたはpdf,エクスポートでpngなどに保存します。

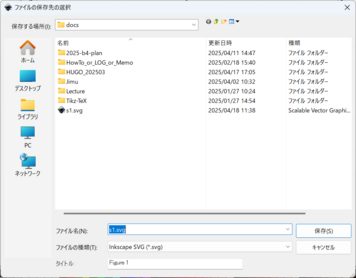

名前をつけて保存
Octaveで出力したファイル名とは別名で保存すると平和かもしれません。
svg形式で保存します。Inkscapeで編集するためには、svg形式で保存するのが平和です。
その後は、利用したい形式のepsやpdf形式として、保存します。

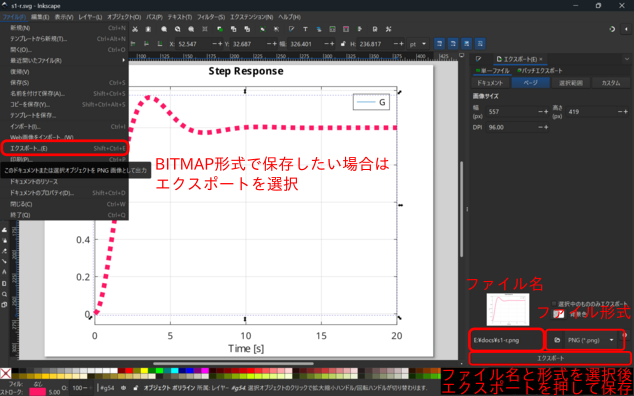

BITMAP形式で使用したい場合は、エクスポートを選びます。
右下に、出力メニューがありますので、ここを選択します。
